Eredeti szűrőrendszer telepítése
Ha rendelkezel a Q&C Installációs csomaggal, akkor kövesd a következő telepítési lépéseket. Amennyiben viszont más szűrővel telepíted, akkor használd a másik termékhez kapott segédet és amint készen vagy, folytathatod a Nano telepítését a „Csövezés” résztől.

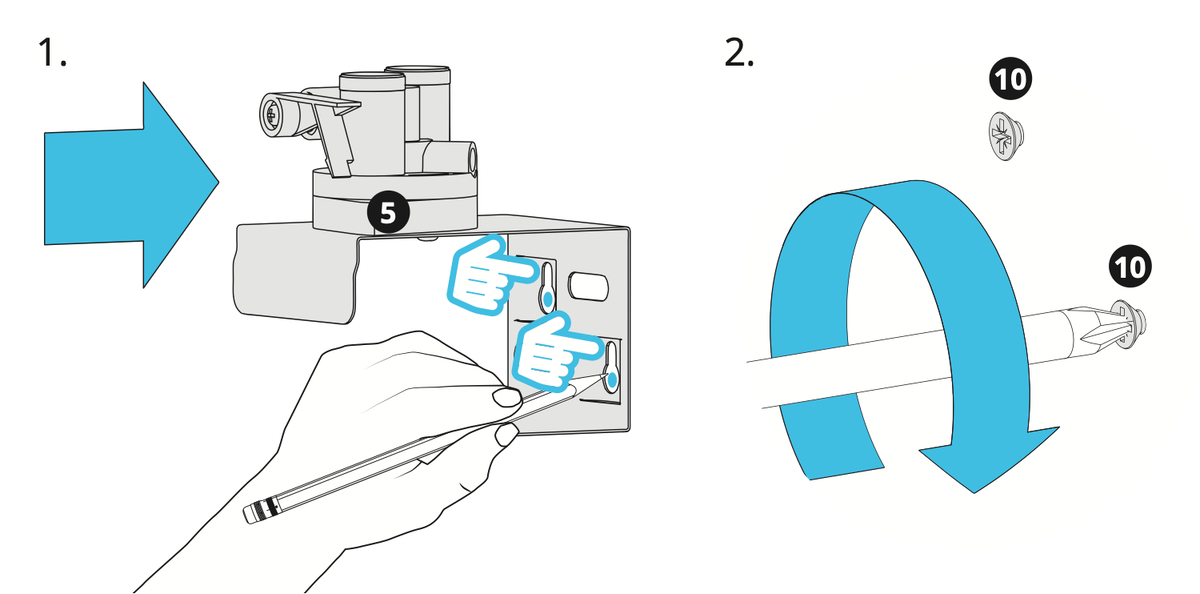

1. Keress egy megfelelő helyet a szűrő számára. Amennyiben konyhában telepíted, javasoljuk a mosogató alatti részt, közel a hideg vizes sarokszelephez. A szűrőt vertikálisan kell telepíteni, tehát a szűrőpatron lefelé lóg majd.
A szűrőpatront eltávolítva, tartsd a szűrőfejet a kiválasztott helyre és jelöld meg ceruzával a furatok helyét.
Vedd el a szűrőfejet és a jelölt pontokra csavarozd be a csavarokat, de ne csavarozd be teljesen.
2. A szűrő összeszerelése
Csavard be a gyorscsatlakozókat a szűrőfej felső részébe. Javasoljuk, hogy csak kézzel tekerd be őket jó erősen. Ha szerszámot is használsz, akkor viszont legyél óvatos és ne húzd túl!
Helyezd bele a szűrőpatront a szűrőfejbe. Csavard bele ütközésig.
Helyezd rá a szűrőt a korábban becsavart csavarokra.
3. Installáld a Nano sarokszelep adapterét, amely majd szolgáltatja a vizet a Nano részére.
Zárd el a hideg oldali fali sarokszelepet, majd távolítsd el róla a csövet egy franciakulcs segítségével.
Csavard fel a sarokszelep adaptert a sarokszelepre.
Csavard vissza az adapter végére a csövet, melyet az első lépésben eltávolítottál.
4. Csatlakoztasd a flexibilis csövet a sarokszelep adapterbe.
Csavard el az adapteren található szorítós gyorscsatlakozót, hogy bedughasd a csövet.
Csatlakoztass be egy megfelelő hosszúságú flexibilis csövet, ami eléri a szűrőt.
Szorítsd meg a gyorscsatlakozót.
5. Csatlakoztasd a flexibilis csövet a szűrőfejhez.
Csatlakoztasd a csövet a gyorscsatlakozóhoz. Figyelj arra, hogy azt a bemeneti oldalra dugd be!
Csövezés
A konyhapult alatt elhelyezett szűrőrendszer esetén több lehetőség is van az 1/4” cső elvezetésére a Nano-ig. Erre három lehetséges megoldást is mutatunk.
A. Vágjunk lyukat a Nano alá |
B. Fúrjunk lyukat a Nano mögé |
C. Menjünk körbe |
|
A bemenő vízvezeték és akár az elektromos kábel elrejtése is lehetséges teljes mértékben. Ehhez egy kb. 5cm átmérőjű lyukra van szükség a Nano alatt. 1. Mielőtt megfúrjuk, figyeljünk oda, hogy nincs semmi a kívánt hely alatt és a cső el fog tudni jutni a szűrőig. 2. Miután eldöntöttük a Nano végleges helyét, fúrjunk egy kb. 5cm átmérőjű lyukat a pultba a gép közepe alatt. |
Egy másik lehetőség, hogy fúrjunk lyukat a pult hátsó részénél. Ebben az esetben a látszó cső elrejthető kábelcsatornában. 2. Javasoljuk könyök gyorscsatlakozó idom használatát, a 90 fokos fordulókhoz. |
Installálhatja Nano-t úgy is, hogy nem fúrja meg a konyhapultot! 1. A konyhapulton belül fúrjon legalább 7mm átmérőjű lyukakat az oldalfalba vagy az alsó részébe úgy, hogy végül ki tudja vezetni onnan a csövet. 2. A géphez való elvezetéshez és rögzítéshez használjon kábelcsatornát. |
A Nano csatlakoztatása
Csatlakoztasd a Nano-t a szűrő rendszerhez.
1. Fektesd le a Nano-t az oldalára egy puha rongyra a sérülés elkerülése érdekében. Így hozzá fogsz férni az alsó részén kialakított víz csatlakozáshoz.
2. Az alsó részen található vízcsatlakozóhoz csatlakoztasd be a flexibilis csövet a szűrőtől. Két lehetőség van a kábelezés rögzítésére és elvezetésére, amely a csövezés alapján alább javasolt.
A típusú csövezés esetén
Az A típusú csövezés esetén nem szükséges a csőrögzítő használata a gép alsó részén.
B és C típusú csövezés esetén
B és C típusú csövezés esetén rögzítsd fel a csőrögzítő elemet a gép alsó részére egy csavarhúzó segítségével.
Szivárgás vizsgálat és Bekapcsolás
Most hogy minden csatlakoztatva lett, vizsgáld meg a rendszert, hogy sehol nem szivárog.
1. Szűrőfej megnyitása
Nyisd meg a szűrőfej szelepet ha az zárt állapotban volt.
2. Sarokszelep adapter megnyitása
Nyisd meg a sarokszelep adaptert, ha az zárt állapotban volt.
3 Sarokszelep megnyitása
Lassan kezdd megnyitni a sarokszelepet és figyeld, hogy szivárog-e valahol a rendszer.
Amennyiben szivárogna, zárd el a szelepet, javítsd a hibát és nyisd újra.
4. Bekapcsolás
Most hogy a Nano számára a bejövő víz csatlakoztatása megtörtént, így már áram alá helyezhető a berendezés, ami után az automatikusan el is indul.
Figyelem: Nincsen ki/be kapcsoló gomb a berendezésen!
